BMW M4 F82 S55エンジン バルブトロニックサーボモーター交換で異音修理
1．ご相談のきっかけ
今回ご入庫いただいたのは BMW M4 F82（S55エンジン）。
オーナー様は、普段は正規BMWディーラーでメンテナンスをされているお車です。
- エンジンから「ガチャガチャ」という明らかな異音がする
- ディーラーで点検してもらったが
「エラーコードが入っていないので原因が分からない」
と説明を受けた

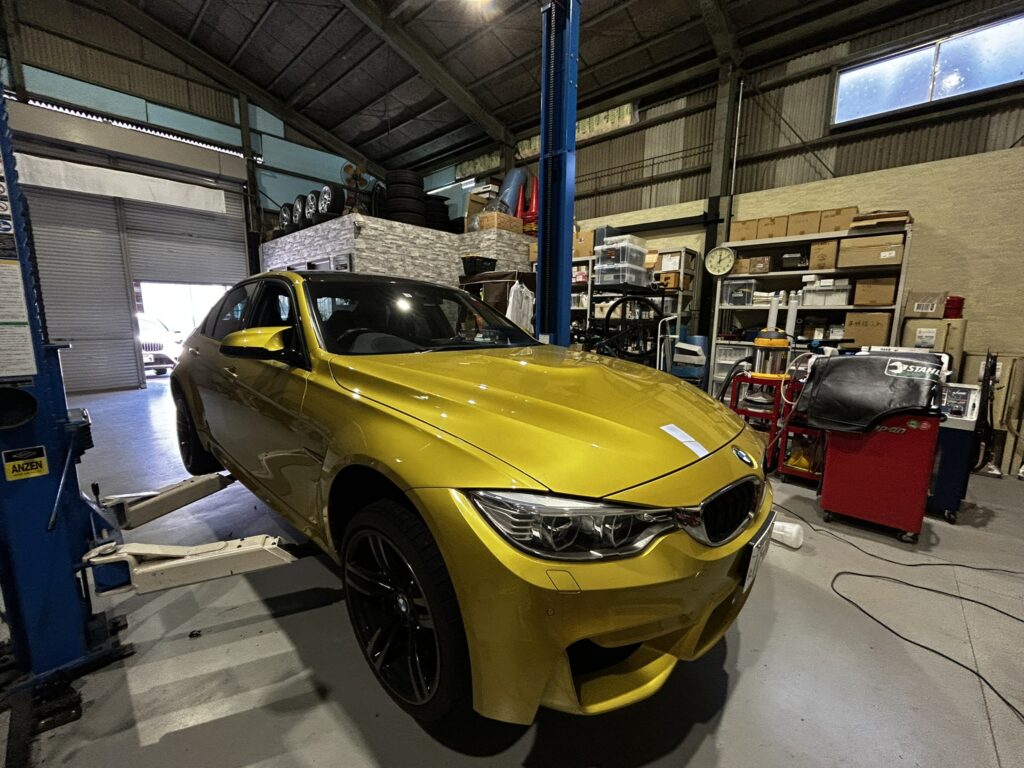

という経緯があり、「一度しっかり診断してほしい」ということで AVARTH にお預かりしました。
走ってくる姿からも、ガチャガチャと異音がしているのが分かる状態でした
2．車両情報と症状
- 車種：BMW M4
- 型式：F82
- エンジン：S55 直6ツインターボ
入庫時の状態は、
- アイドリング時から 「ガチャガチャ」「カタカタ」系のメカニカルノイズ が発生
- エンジン回転を上げると、それに同調して異音も大きくなる
- メーター上の警告灯は点灯なし
- 診断機でのDTC（エラーコード）も記録なし
という症状でした。
3．原因の切り分け｜バルブトロニックサーボモーターに着目
まずは聴診器などを用いて、異音の発生源を絞り込んでいきます。
- エンジンヘッドカバー上をポイントごとに当てて確認
- ヘッドカバー中央付近の奥側で、最も大きく異音が聞こえる
ことから、エンジン回転と同調して動く内部部品で、かつヘッド中央付近に配置されている部品 が怪しくなります。
この位置には バルブトロニック（Valvetronic）のサーボモーター が搭載されています。
バルブトロニックとは？
バルブトロニックは、
- 吸気バルブのリフト量を、モーターと偏心シャフトで連続的に制御し
- スロットルバルブだけでなく、バルブリフトでも吸気量を調整するシステム
です。
S55 だけでなく、N55 をはじめ多くのBMWエンジンで採用されている仕組みで、
この サーボモーターは壊れて交換になるケースも少なくない部品 です。
サーボモーターの動きが悪くなり、偏心シャフトとの同期がずれてくると、
- カムシャフトとロッカーアームの間に余計な隙間が生じる
- その結果、打音（カチカチ・ガチャガチャ音）が発生する
といった症状につながります。
この状態を放置すると、
最悪の場合は カムシャフトやロッカーアームの損傷 → 重整備コース になりかねません。
今回の点検結果から、
バルブトロニックサーボモーターが異音の原因（病巣） と判断し、交換作業を行うことになりました。
4．S55エンジンの分解・サーボモーター交換作業
■ 部品はOEM品を海外から取り寄せ
今回は 純正互換のOEM部品を海外から取り寄せ、サーボモーターを交換します。
S55／N55系では実績のあるブランドを選定して使用しています。
■ S55は簡単には交換できない構造
「サーボモーターを交換する」と言っても、S55では簡単にはたどり着けません。

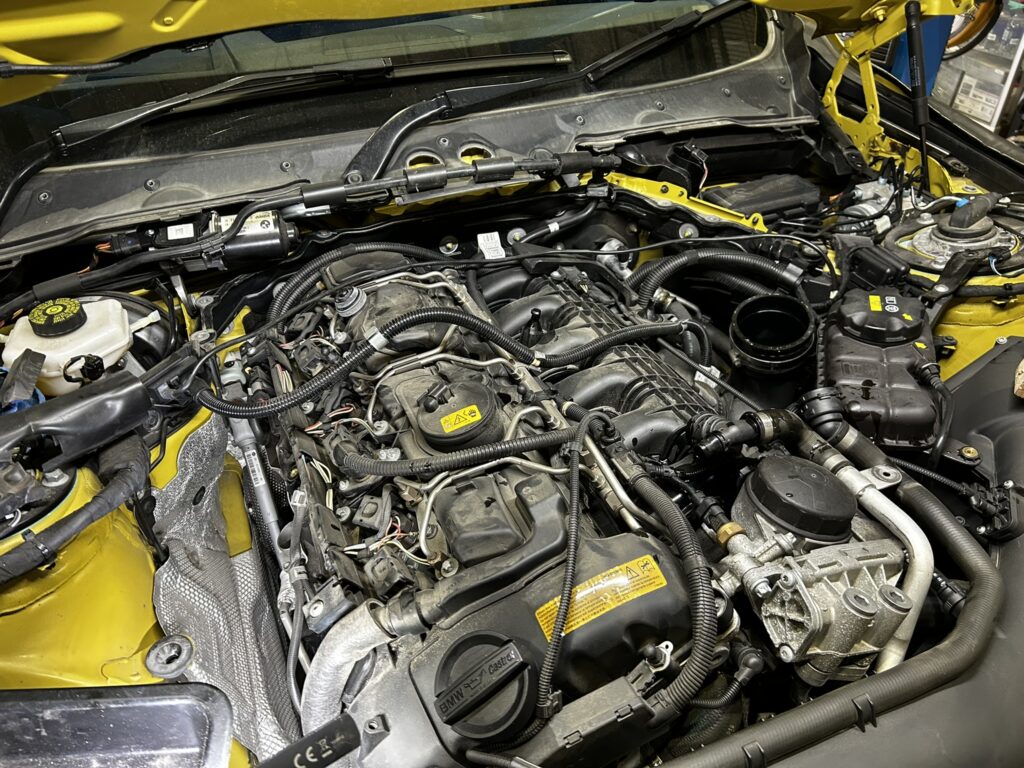

- エンジン上部のインタークーラーなど補機類を取り外し
- ヘッドカバーを外すため、インジェクター類も取り外し
- 配線・ホース類を傷めないように慎重に分解

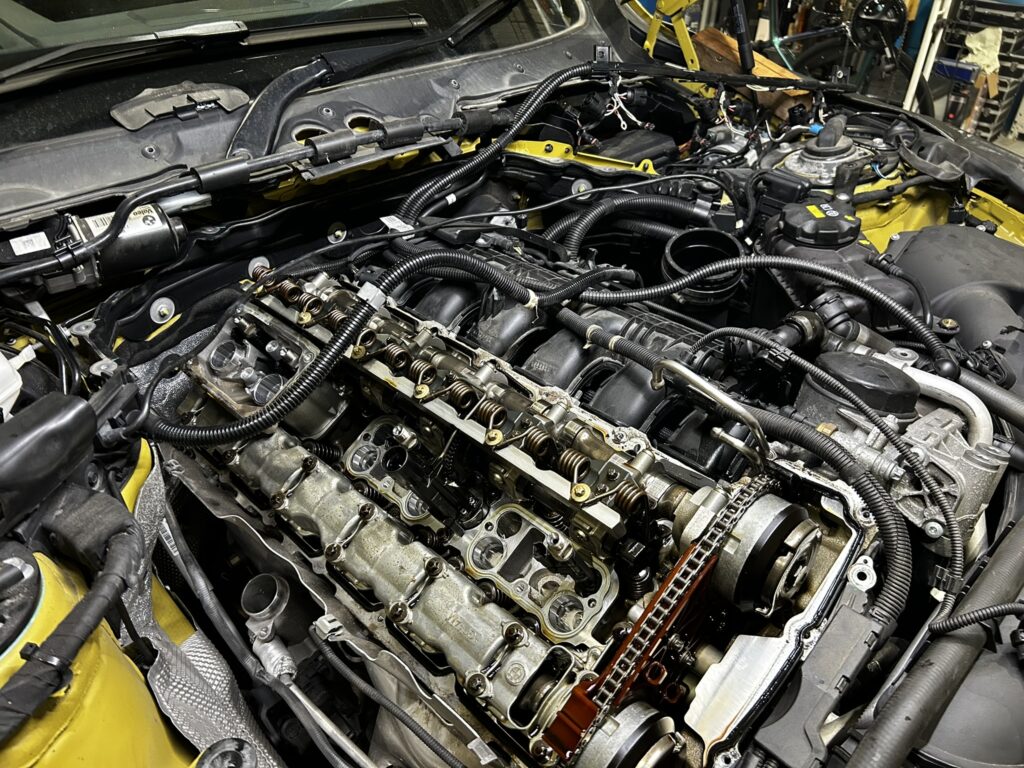

ここまで来て、ようやくヘッドカバーを外し、
バルブトロニックサーボモーター本体が見えてきます。

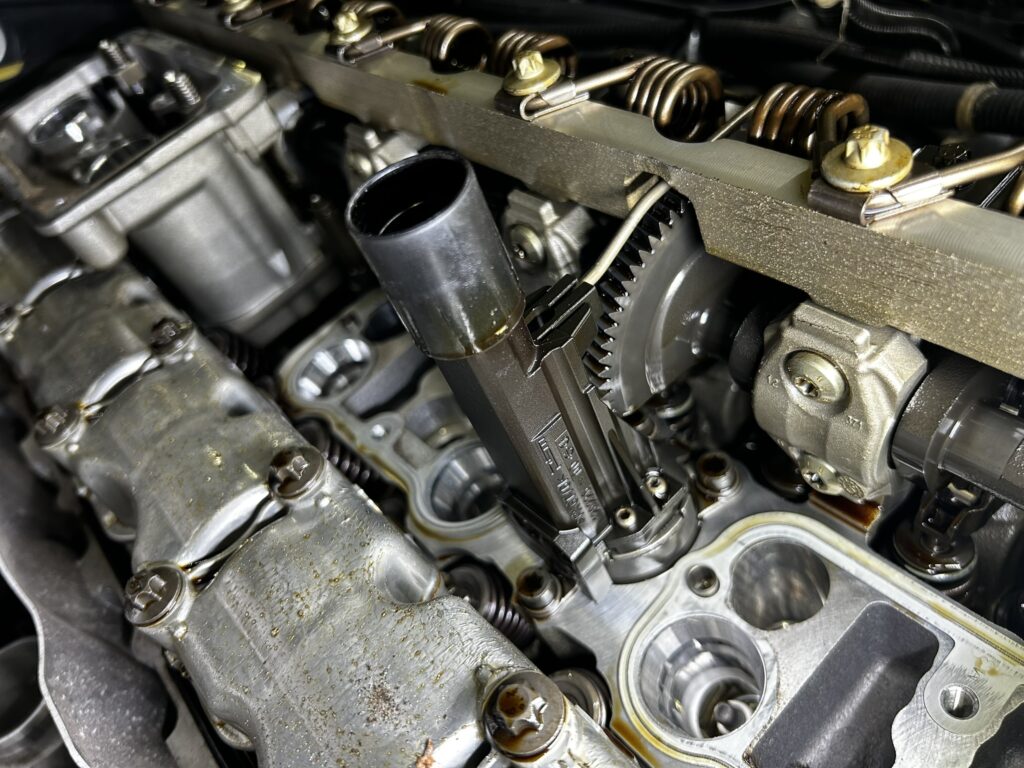

さらにサーボモーターを外すためには、
- カムシャフトなどを 専用の特殊工具（SST）で確実に固定 し
- 指定された手順でボルトを緩め、部品を取り外す
といった工程が必要です。
ここは 専用工具とS55の整備経験がないと難しい部分 で、
「なかなか他の工場さんでは対応が難しい」と言われる理由のひとつです。

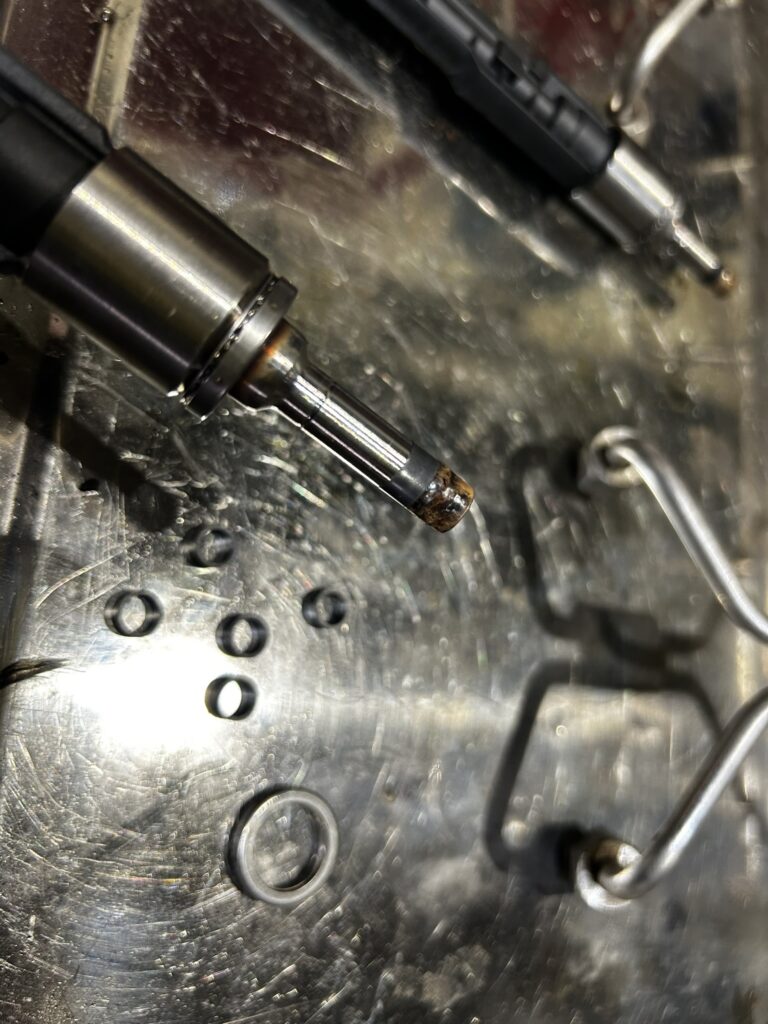

■ インジェクターまわりの作業
ヘッドカバーを外す際にインジェクターも取り外しているため、
- 再組付け時には インジェクターの専用Oリングを新品に交換
- SSTを使用し、Oリングを傷めないように組み付け
といった作業も同時に行っています。
※インジェクターを外すタイミングは、
本来は インジェクターオーバーホールの良いタイミング でもあります。
今回はサーボモーター交換がメインのため、Oリング交換のみとしています。

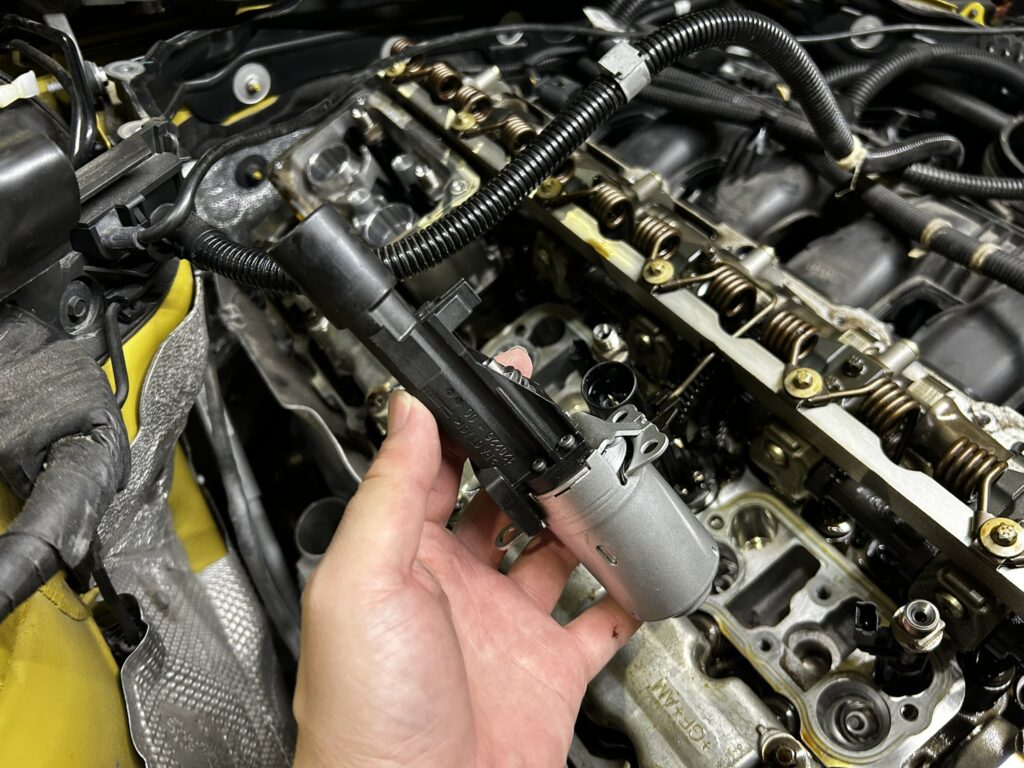

■ サーボモーター・ハーネスの交換
サーボモーター本体を取り外し、新品のサーボモーターを組み付けていきます。
サーボモーターには配線ハーネスが接続されており、
- 接触不良や断線により、ハーネス側がトラブルになる事例 もあります。
そのため、トラブル履歴や状態によっては、
サーボモーター本体とあわせて、ハーネスも同時交換
をおすすめしています。

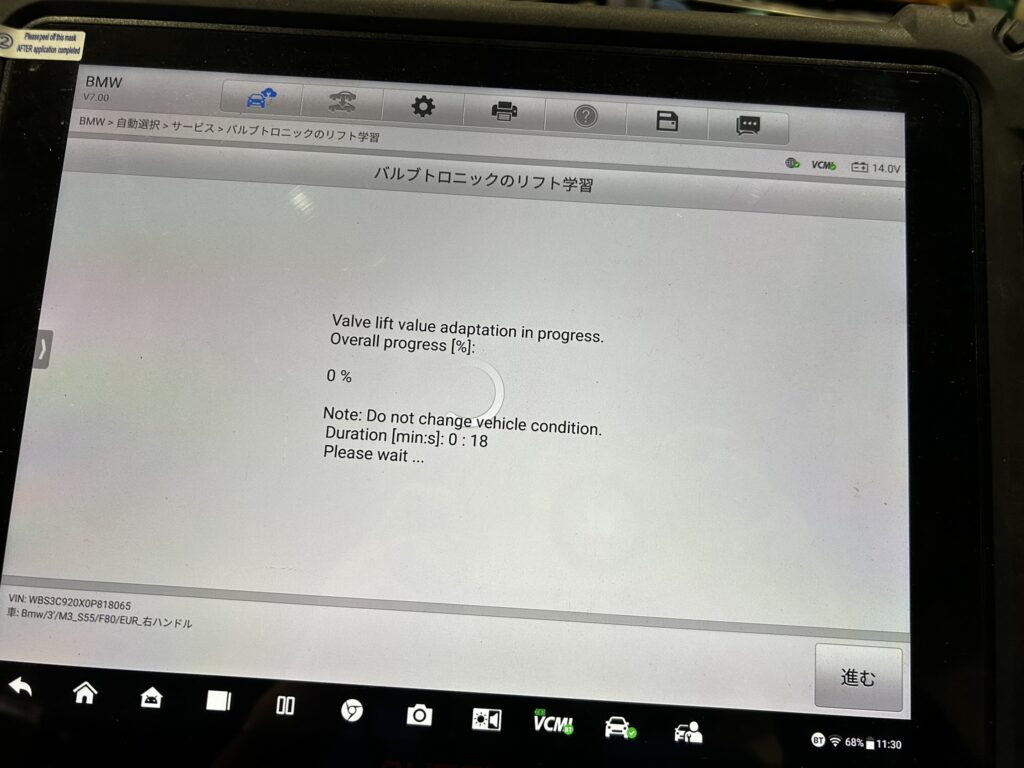

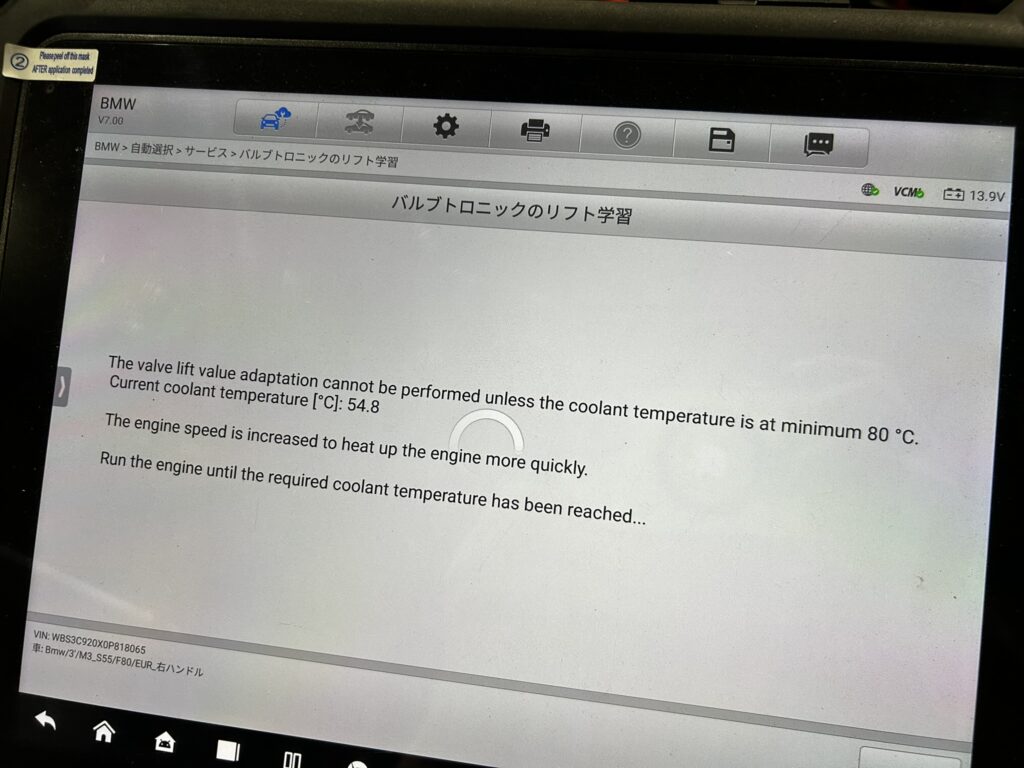

5．交換後のバルブトロニック学習・最終確認
サーボモーターを交換しただけでは作業は完了しません。
診断機を使用して、
- バルブトロニックの基本位置調整
- 学習値のリセット・再学習
を行います。
バルブトロニックは、
- どの位置が「基準」なのか
- どれだけ動かすと、どのリフト量になるのか
をECUが学習して制御しているため、
部品を交換したあとは、この学習作業が必須 です。
学習完了後、
- アイドリング時の異音が消えていること
- 回転を上げてもヘッドカバー付近から異音がしないこと
- 診断機上のエラーコード・ライブデータに異常がないこと
を確認し、試運転を行ったうえで作業完了となりました。
6．S55・N55系のバルブトロニックトラブルについて
今回のように、
- オーナーからすると「明らかに異音がしている」
- しかし診断機にはエラーコードが残っていない
というケースは、バルブトロニックサーボモーターのような 機械＋電気ハイブリッドな部品 で起こりがちです。
- 電気的には「ギリギリまだ動いている」
- しかし機械的にはガタや引っ掛かりが出ている
といった状態だと、
ECUが「完全な故障」と判断せず、エラーとして記録しない場合 があります。
S55／N55系で、
- エンジンヘッドカバー付近からのガチャガチャ音
- エンジン回転に同調するメカニカルノイズ
が出ている車両は、
今回のような バルブトロニックサーボモーター起因の打音 が隠れている可能性があります。
早めに診断・対策することで、
カムシャフトやロッカーアームなどへの二次被害を防ぎ、
結果的にトータルコストを抑えられるケースもあります。
